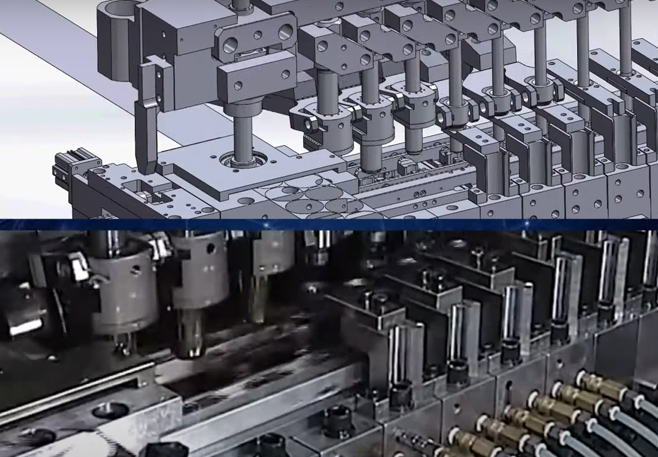

产品概要
通过双柱框架提高刚性・直动式垂直传动机构实现冲拉稳定性。
相对于iTP-60,滑块宽度增加了3个工位,滑块行程增加了50mm,成为大型机。

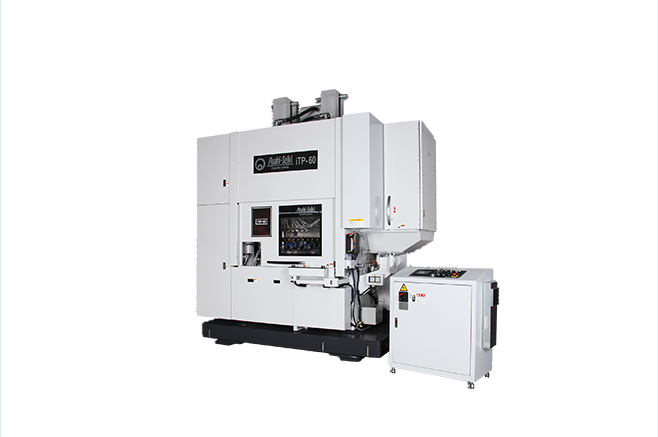

iTP-60 | |||
额定能力 | kN | 600 | |
---|---|---|---|
推荐能力 | kN | 420 | |
滑块行程 | mm | 180 | |
闭合高度 | mm | 510 | |
主电机 | Kw | 15(4P) | |
机械速度(无载) | min-1 | 40-150 | |
机械尺寸 | 高度 | mm | 3,650 |
宽度 | mm | 3,230 | |
厚度 | mm | 1,710 | |
机械重量 | ton | 17 |

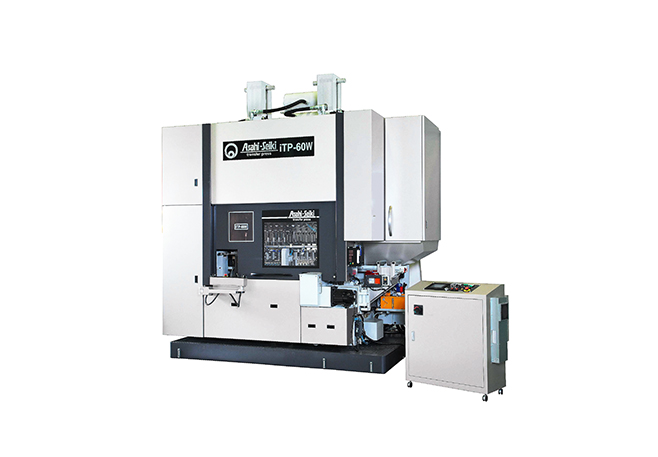

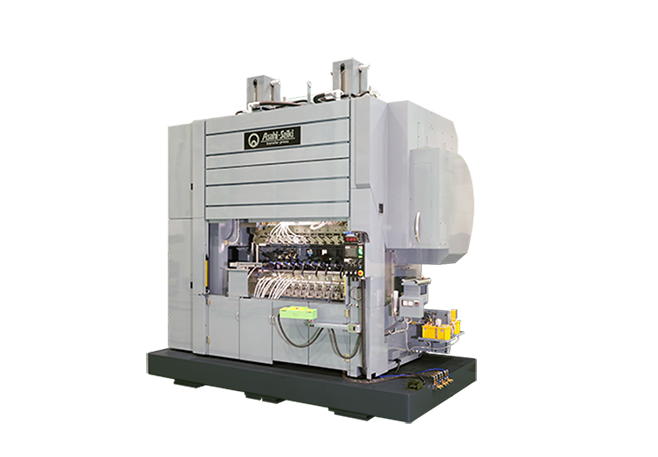

iTP-60W
通过双柱框架提高刚性・直动式垂直传动机构实现冲拉稳定性。
相对于iTP-60,滑块宽度增加了3个工位,滑块行程增加了50mm,成为大型机。
iTP-60W | |||
额定能力 | kN | 600 | |
---|---|---|---|
推荐能力 | kN | 420 | |
滑块行程 | mm | 230 | |
闭合高度 | mm | 565 | |
机械速度(无载) | min-1 | 20-70 | |
机械尺寸 | 高度 | mm | 3,841 |
宽度 | mm | 3,540 | |
厚度 | mm | 1,900 | |
机械重量 | ton | 28 |

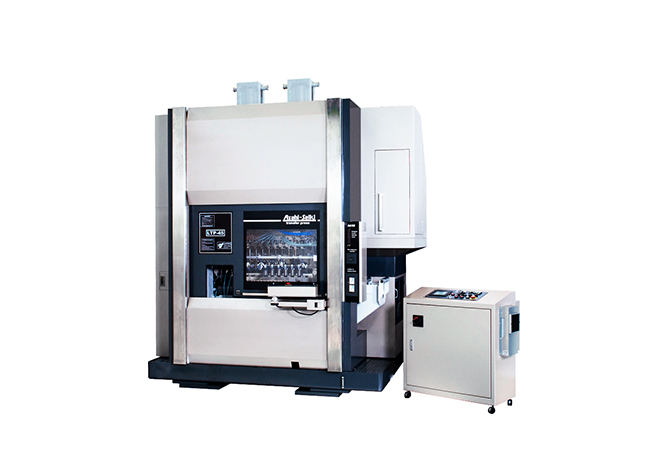

LTP-45 | |||
额定能力 | kN | 450 | |
---|---|---|---|
推荐能力 | kN | 315 | |
滑块行程 | mm | 180 | |
闭合高度 | mm | 470 | |
机械速度(无载) | min-1 | 60-170 | |
机械尺寸 | 高度 | mm | 3,380 |
宽度 | mm | 2,870 | |
厚度 | mm | 1,780 | |
机械重量 | ton | 13 |

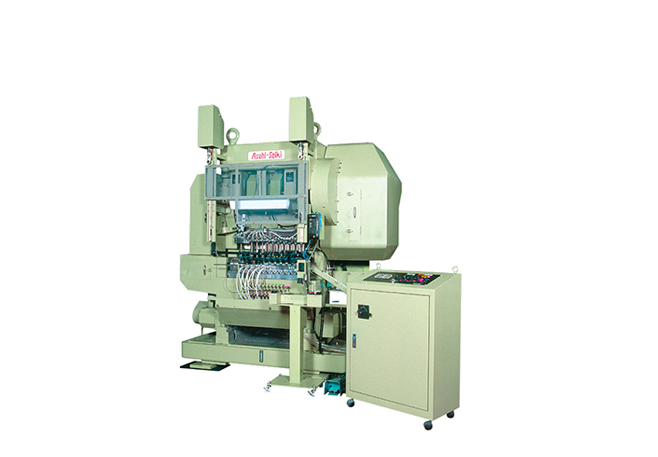

BTP-30 | |||
额定能力 | kN | 300 | |
---|---|---|---|
推荐能力 | kN | 200 | |
滑块行程 | mm | 130 | |
闭合高度 | mm | 362 | |
机械速度(无载) | min-1 | 50-250 | |
机械尺寸 | 高度 | mm | 2,640 |
宽度 | mm | 2,210 | |
厚度 | mm | 1,470 | |
机械重量 | ton | 6 |

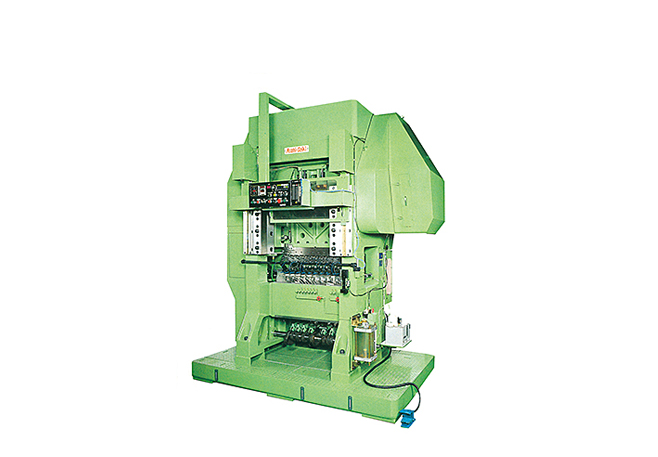

机型 | STP-25 | STP-45 | STP-45D | ||
额定能力 | kN | 250 | 450 | 450 | |
---|---|---|---|---|---|
推荐能力 | kN | 160 | 300 | 300 | |
標準滑块行程 | mm | 52 | 65 | 127 | |
最大滑块行程 | mm | 77 | 100 | ー | |
闭合高度 | mm | 295 | 350 | 410 | |
机械速度(无载) | min-1 | 50-200 | 40-150 | 40-150 | |
机械尺寸 | 高度 | mm | 2,530 | 3,090 | 3,300 |
宽度 | mm | 2,006 | 2,610 | 2,610 | |
厚度 | mm | 1,390 | 1,810 | 1,810 | |
机械重量 | ton | 4.8 | 10 | 11 |

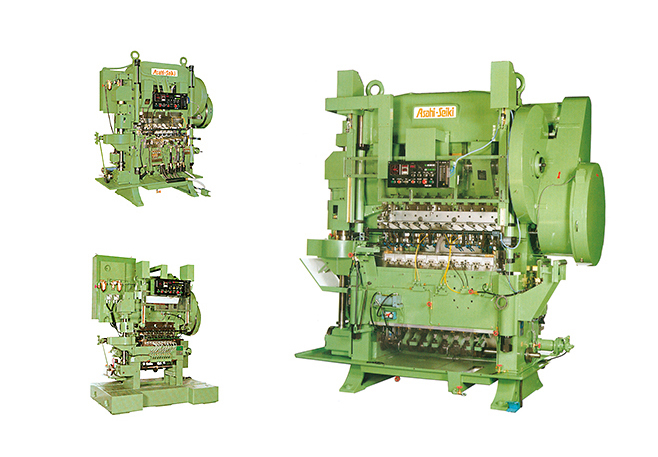

机型 | TP-15 | TP-25 | TP-45 | TP-45D | TP-75 | TP-65D | TP-100 | TP-150 | ||
额定能力 | kN | 150 | 250 | 450 | 450 | 750 | 650 | 1,000 | 1,500 | |
---|---|---|---|---|---|---|---|---|---|---|
推荐能力 | kN | 90 | 160 | 300 | 300 | 550 | 450 | 700 | 1,050 | |
標準滑块行程 | mm | 38.1 | 50.8 | 63.5 | 127 | 76.2 | 177.8 | 152 | 152 | |
最大滑块行程 | mm | 50.8 | 76.2 | 101.6 | ー | 127 | 203.2 | 178 | ー | |
闭合高度 | mm | 219.1 | 254 | 330.2 | 387.4 | 457.2 | 508 | 550 | 540 | |
机械速度(无载) | min-1 | 50-250 | 50-200 | 40-150 | 40-150 | 25-100 | 25-100 | 25-70 | 20-60 | |
机械尺寸 | 高度 | mm | 2,000 | 2,210 | 2,590 | 2,680 | 3,020 | 3,840 | 4,100 | 4,800 |
宽度 | mm | 1,440 | 1,670 | 2,280 | 2,300 | 2,930 | 3,120 | 3,700 | 3,930 | |
厚度 | mm | 1,780 | 1,850 | 1,410 | 1,380 | 1,480 | 2,050 | 2,000 | 2,750 | |
机械重量(含模架) | ton | 1.5 | 2.7 | 5.5 | 6 | 10.2 | 18 | 28 | 45 |
项目 | F3 | |
主机 | 机械尺寸(mm) | 宽度2,700 x 厚度1,200 x 高度2,450 |
---|---|---|
机械重量(kg) | 3,500 | |
材料 | 带材宽度(mm)x厚度(mm) | 最大 50 x 1.5 |
线材直径(mm) | 最大 φ3.0 | |
送料装置 | 送料方式 | NC夹持方式 |
NC滚轮方式 | ||
送料精度(mm) | 0.01 | |
进给长度(mm) | 最大 200 | |
成型滑板 | 弯曲行程(mm) | 最大 50 |
成形压力(kN) | 最大 15 | |
安装数量(套) | 最大11(标准 6) | |
配置 | 30° | |
后滑板 | 行程(mm) | 最大 50 |
成形压力(kN) | 10 | |
安装数量(套) | 最大2(标准 1) | |
冲压单元 | 行程(mm) | 10 |
冲压压力(kN)/模具高度(mm) | 80 / 150 |
