产品概要
在选购单元中追加了TRES万能单元·辅助滑板。从丰富的选购件中，提供最适合弹簧成形加工所需的所有规格。
弹簧设备
- 机械装置
- 弹簧设备
机械规格
| USF-PC1 | ||
| 线径(mm) | φ0.15-0.8 | |
|---|---|---|
| 弹簧指数(D/d) | 4以上 | |
| 外部接口 | USB端口 | |
| 外形(mm) | 高度 | 2,000 |
| 宽度 | 700 | |
| 厚度 | 1,550 | |
| 重量(kg) | 1,000 | |
USF-PC2
产品概要
标配有万能成形单元，可在所有方向进行成形。在不扭转材料的状态下，最大限度避免线的形态所产生的影响。
产品目录
机械规格
| USF-PC2 | ||
| 线径(mm) | φ0.6-2.0 | |
|---|---|---|
| 弹簧指数(D/d) | 4以上 | |
| 外部接口 | USB端口 | |
| 外形(mm) | 高度 | 2,000 |
| 宽度 | 1,400 | |
| 厚度 | 2,400 | |
| 重量(kg) | 1,300 | |

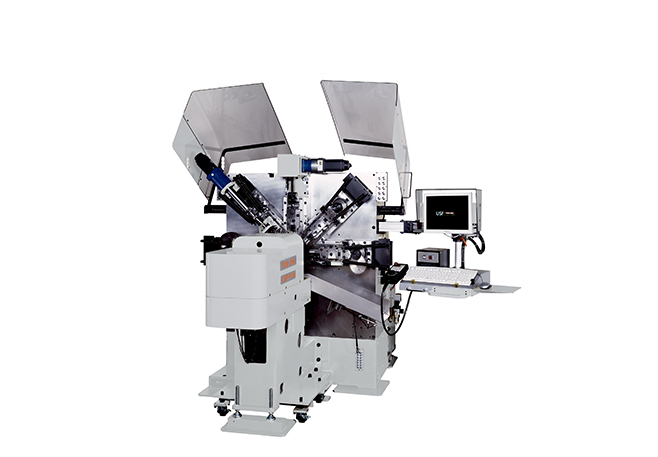

USF-PC4
产品概要
标配有万能成形单元，可在所有方向进行成形。在不扭转材料的状态下，最大限度避免线的形态所产生的影响。
产品目录
机械规格
| USF-PC4 | ||
| 线径(mm) | φ1.0-4.0 | |
|---|---|---|
| 弹簧指数(D/d) | 4以上 | |
| 外部接口 | USB端口 | |
| 外形(mm) | 高度 | 2,200 |
| 宽度 | 2,050 | |
| 厚度 | 2,500 | |
| 重量(kg) | 3,800 | |
机械规格

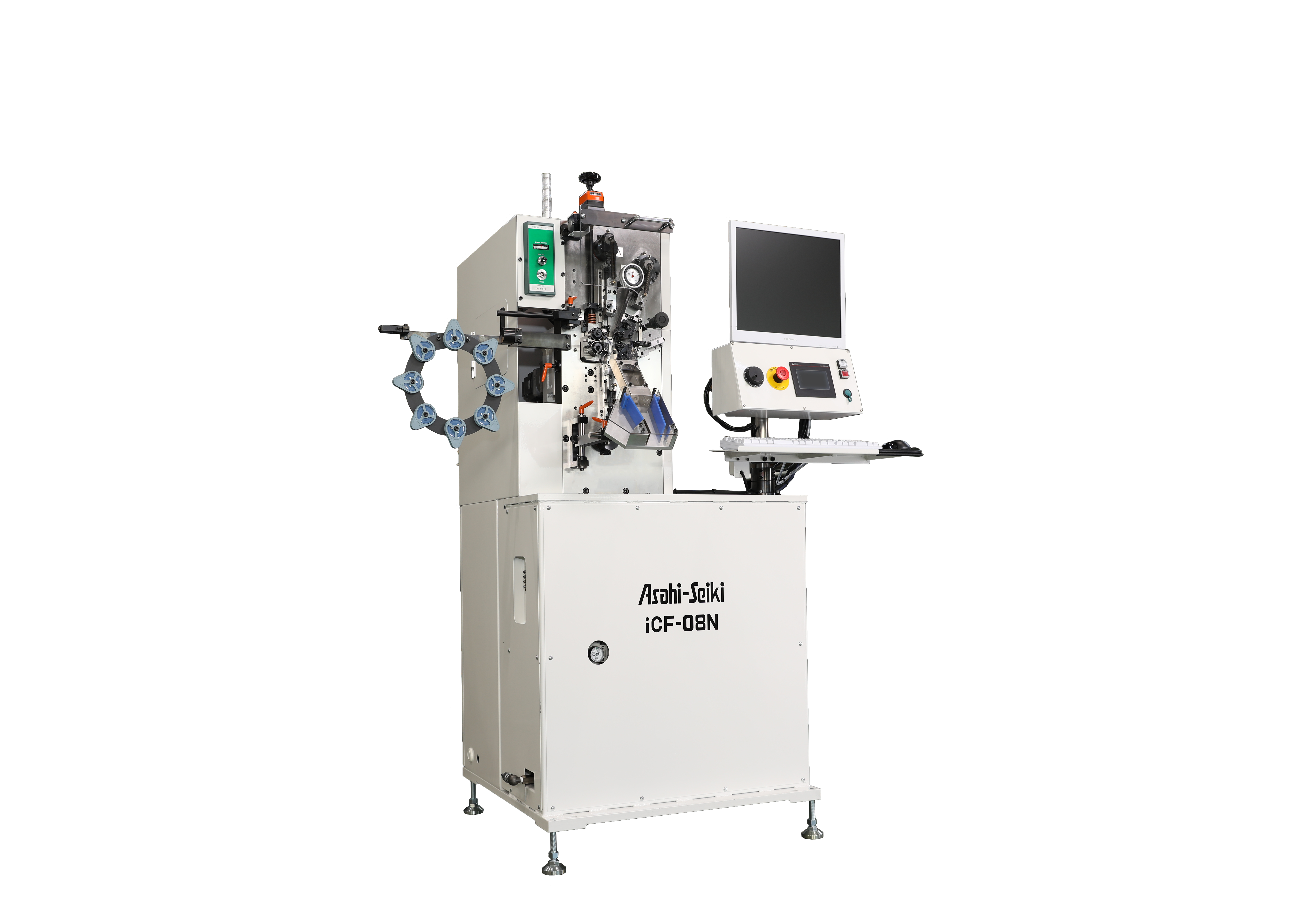

| iCF-08 | ||
| 线径(mm) | φ0.1-0.8 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 1,670 |
| 宽度 | 1,150 | |
| 厚度 | 900 | |
| 重量(kg) | 500 | |
iCF-26
产品概要
性价比优良的压簧成形机。采用新生产管理系统，提高了产品合格率。
产品目录
机械规格
| iCF-26 | ||
| 线径(mm) | φ0.6-2.6 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 1,900 |
| 宽度 | 1,400 | |
| 厚度 | 1,145 | |
| 重量(kg) | 1,000 | |
机械规格
| CFX-1 | ||
| 线径(mm) | φ0.1-0.8(1.0) | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 1,700 |
| 宽度 | 700 | |
| 厚度 | 800 | |
| 重量(kg) | 800 | |

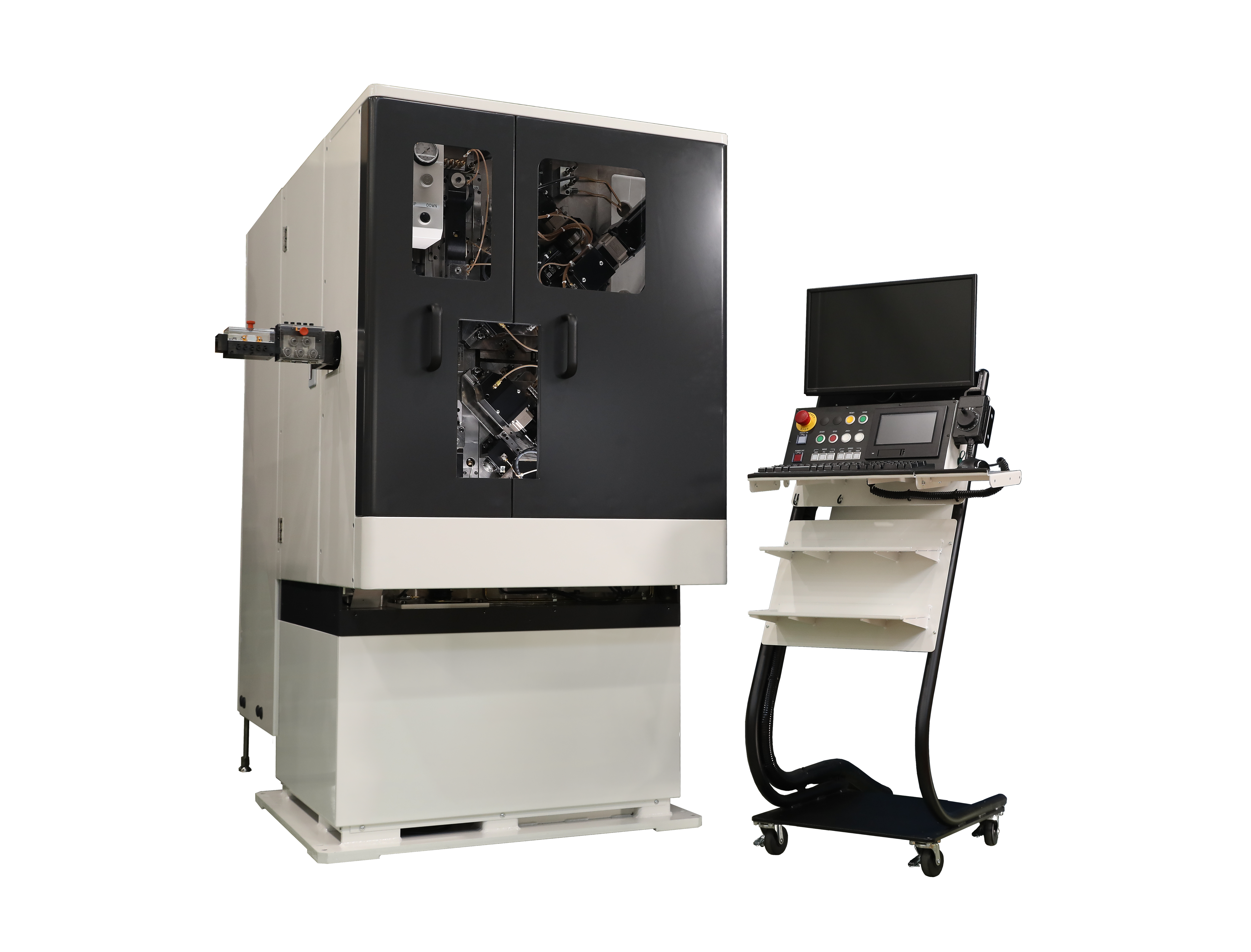

CFX-2
产品概要
标准型压簧成形机。涵盖广泛的线径范围。
产品目录
机械规格
| CFX-2 | ||
| 线径(mm) | φ0.6-2.6 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 1,800 |
| 宽度 | 1,100 | |
| 厚度 | 1,200 | |
| 重量(kg) | 1,500 | |
CFX-5E
产品概要
标准型压簧成形机。将心轴与切刀配置在同一底座上，缩短了调整时间。可利用选购件支持高速生产规格(CFX-5Es)。
产品目录
机械规格
| CFX-5E | ||
| 线径(mm) | φ2.0-5.0 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 2,200 |
| 宽度 | 2,200 | |
| 厚度 | 1,000 | |
| 重量(kg) | 3,950 | |
CFX-8E
产品概要
标准型压簧成形机。将心轴与切刀配置在同一底座上，缩短了调整时间。加工中粗线材时，可确保充分的刚性。
产品目录
机械规格
| CFX-8E | ||
| 线径(mm) | φ3.0-8.0 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 2,380 |
| 宽度 | 1,910 | |
| 厚度 | 1,935 | |
| 重量(kg) | 9,000 | |
CFX-12
产品概要
标准型压簧成形机。将心轴与切刀配置在同一底座上，缩短了调整时间。内置旋转切割机构，可削减大型机械的工序安排时间。
产品目录
机械规格
| CFX-12 | ||
| 线径(mm) | φ4.0-12.0 | |
|---|---|---|
| 弹簧指数(D/d) | 3以上 | |
| 外部存储装置 | USB端口 | |
| 外形(mm) | 高度 | 2,600 |
| 宽度 | 2,400 | |
| 厚度 | 2,800 | |
| 重量(kg) | 約20,000 | |
机械规格
| AG-5E | ||
| 线径(mm) | 0.3-5 | |
|---|---|---|
| 弹簧外径(mm) | MAX.40 | |
| 弹簧长度(mm) | MAX.160 | |
| 砂轮直径(mm) | 400 | |
| 装载盘直径(mm) | 420 | |
| 外形(mm) | 高度 | 2,400 |
| 宽度 | 2,000 | |
| 厚度 | 950 | |
| 重量(kg) | 1,500 | |

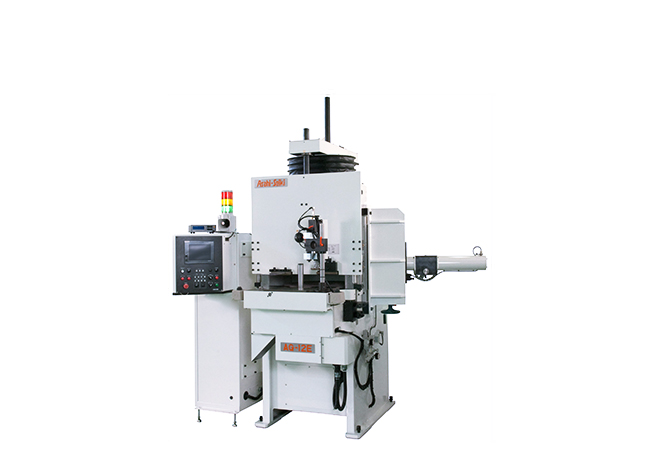

AG-12E
产品概要
采用伺服电机控制的自动切入磨床。除具有超群的磨削精度外，可通过控制砂轮的使用量削减运行成本。
产品目录
机械规格
| AG-12E | ||
| 线径(mm) | 3-12 | |
|---|---|---|
| 弹簧外径(mm) | MAX.120 | |
| 弹簧长度(mm) | MAX.300 | |
| 砂轮直径(mm) | 660 | |
| 装载盘直径(mm) | 580 | |
| 外形(mm) | 高度 | 2,880 |
| 宽度 | 2,400 | |
| 厚度 | 1,400 | |
| 重量(kg) | 3,500 | |
AG-12HD
产品概要
可进行高速磨削的双载磨床。除原来机型的超群磨削精度外，还全面提高了生产效率并削减了人工作业。采用防尘与隔音外罩，也确保了安全性。
产品目录
机械规格
| AG-12HD | ||
| 线径(mm) | 3-12 | |
|---|---|---|
| 弹簧外径(mm) | MAX.140 | |
| 弹簧长度(mm) | MAX.400 | |
| 砂轮直径(mm) | 660 | |
| 装载盘直径(mm) | 740 | |
| 外形(mm) | 高度 | 3,500 |
| 宽度 | 1,600 | |
| 厚度 | 3,800 | |
| 重量(kg) | 8,000 | |
机械规格
| 研王 KENOH | ||
| 线径(mm) | 0.5-3 | |
|---|---|---|
| 弹簧外径(mm) | MAX.40 | |
| 弹簧长度(mm) | MAX.130 | |
| 砂轮直径(mm) | 400 | |
| 装载盘直径(mm) | 420 (400-680) | |
| 外形(mm) | 高度 | 2,100 |
| 宽度 | 670 | |
| 厚度 | 1,100 | |
| 重量(kg) | 1,100 | |
