加工について
アルミ線材のフォーミング加工
長尺バスバーのフォーミング加工は、フープ材を使用し中空で成形を行います。プレス加工のような金型が無いため、線材を加工する位置はプログラムで設定します。様々なバスバーの形状に対応できるのがフォーミング加工の強みです。

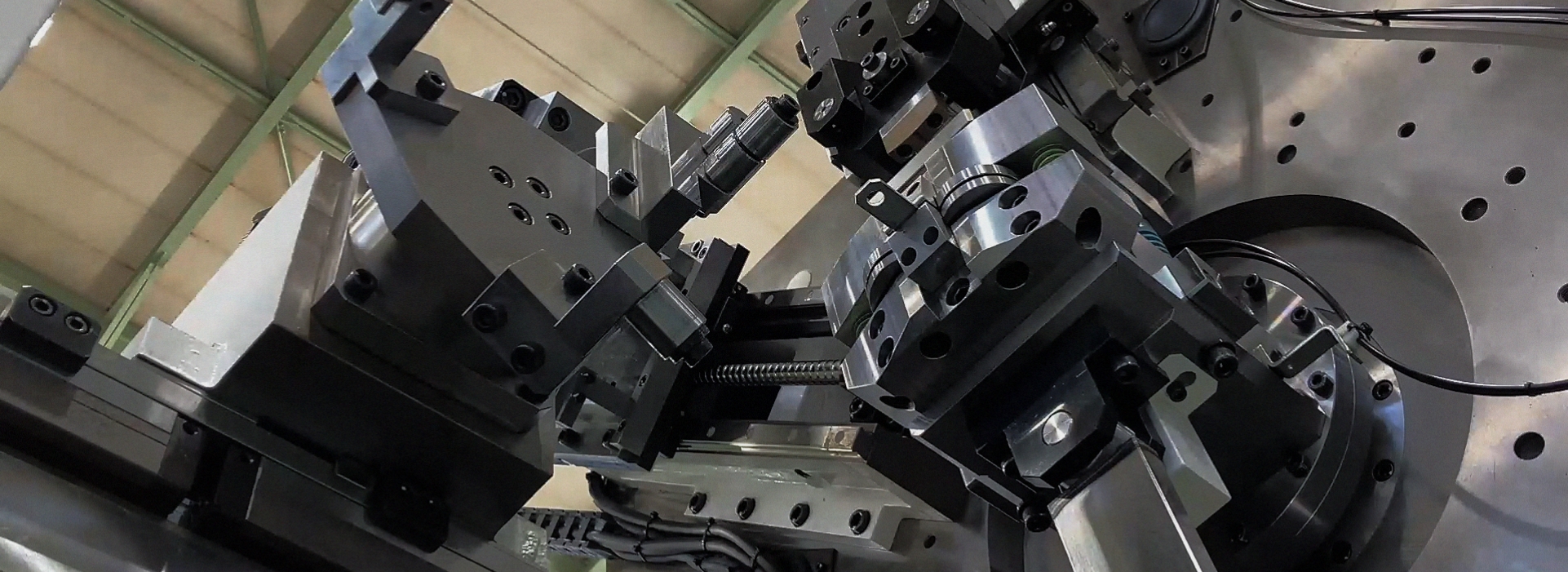

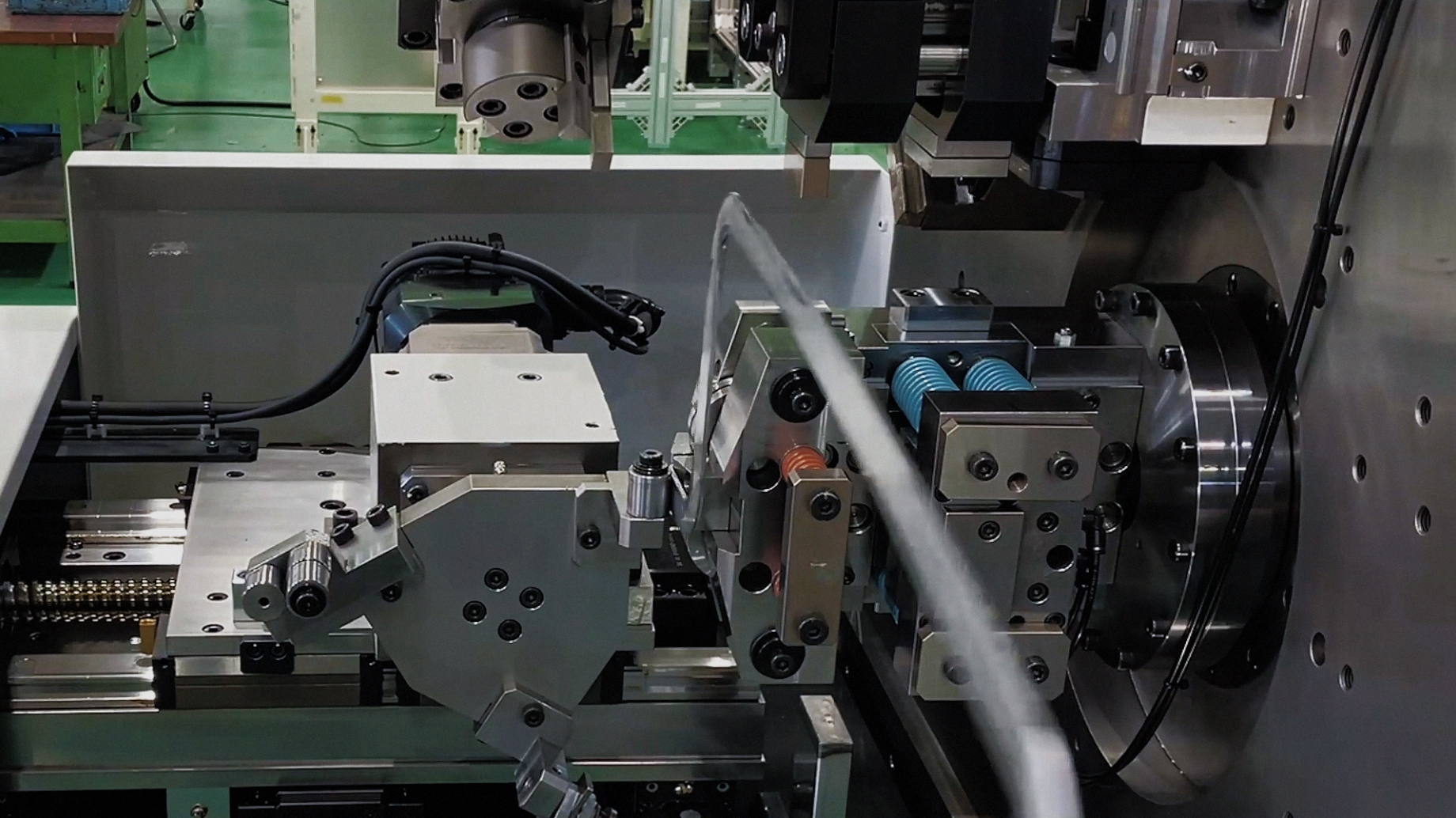

※映像内の加工機：T4（弊社フォーミング機）、材料：アルミ材（3×20㎜）

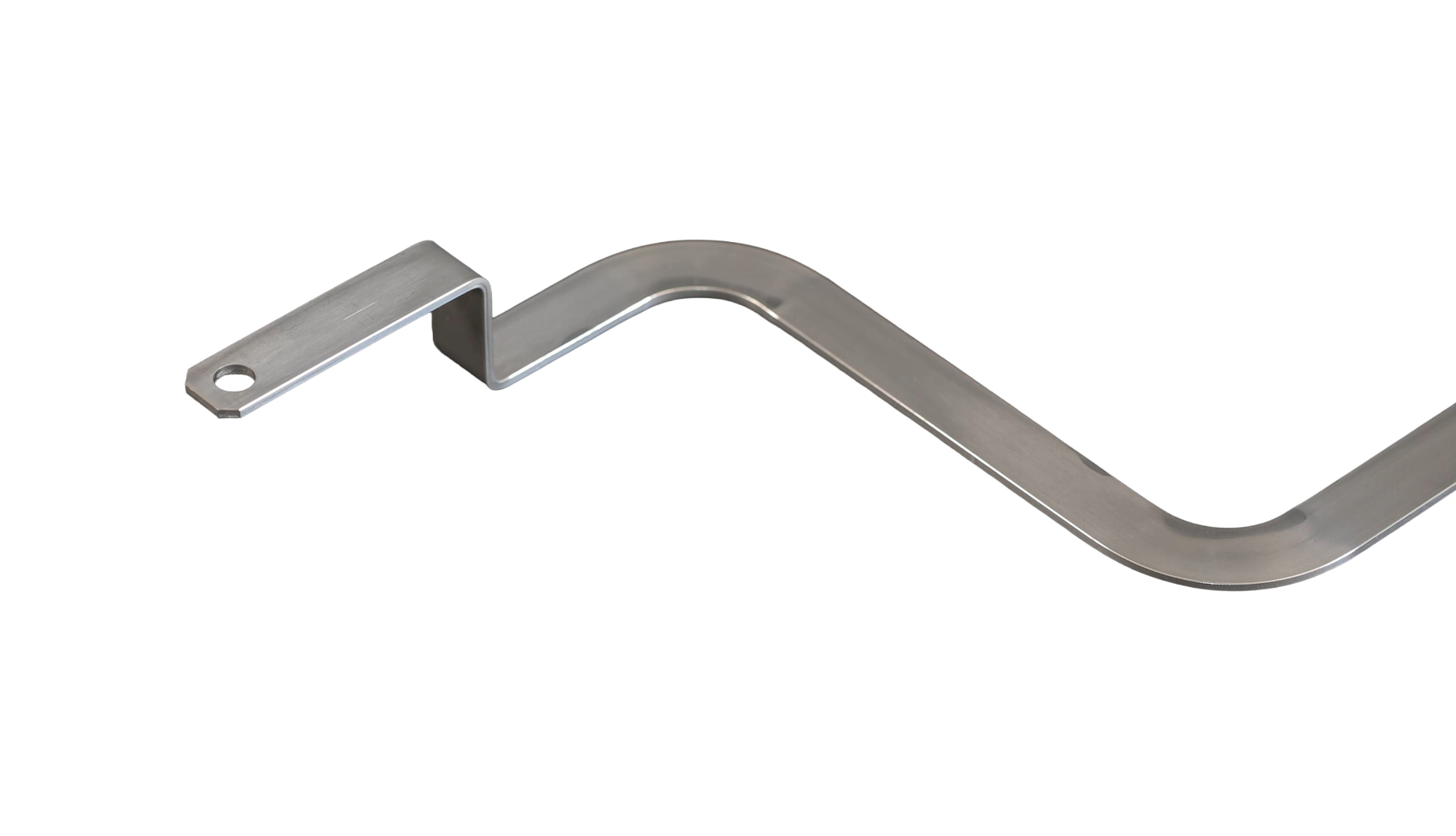

端部の加工
バスバー端部に必要な、締結用の穴あけや面取り（切り欠き）加工が可能です。
成形条件
※参考値のため、材料仕様によって変動します。
-

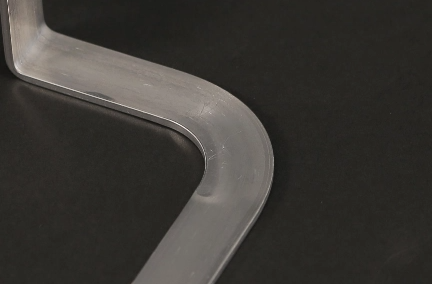

エッジワイズ曲げ
-
最小曲げR = W（板幅）です。
板幅20㎜ の場合だと内R20 になります。
-

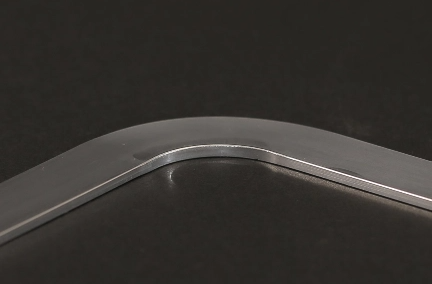

フラットワイズ曲げ
-
最小曲げR = t（板厚）です。
板厚3㎜ の場合だと内R3 になります。
-
材料の最大サイズ
-
T4（弊社フォーミング機）の対応サイズは4.2×25㎜（板厚×板幅）です。より大きな材料をご要望される場合は、専用の加工機をご提案いたします。
-

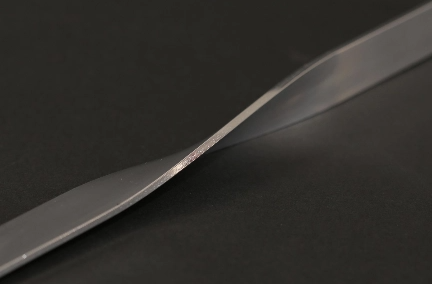

ひねり
-
ひねりの長さは2.5W（板幅）以上です。板幅20㎜の場合だとひねり長さは50㎜以上になります。
-
内Rの膨らみ
-
エッジワイズ曲げ加工時の内Rの膨らみは、抑制することが可能です。
加工機納入までの流れ
- 要望ヒアリング
- 製品仕様等をヒアリングし、
最適な加工機をご提案します。
- 発注
- 加工機をご発注いただきます。
- 設計・製造
- ご発注いただいた加工機の設計・製造を行います。
- 立会
- 加工機の仕様及び連続運転の確認を行います。
- 納入
- ご指定の工場へ納入します。
お問い合わせ
お客様の仕様に合わせて加工機を設計・開発いたします
